P Typ 161.7mm Monokristalline Solar Wafer

Tillväxtmetod

Cz

Kristallitet

Monokristallin

Förmånliga etch-tekniker（ASTM F47-88）

Konduktivitetstyp

P-typ

Napson EC-80TPN

P/N (engelska)

Dopant (dopant)

Bor, Gallium

-

Syrekoncentration[Oi]

≦8E+17 vid/cm³

FTIR (ASTM F121-83)

Kolkoncentration[Cs]

≦5E+16 på/cm³

FTIR (ASTM F123-91)

Etsning depåtäthet (förskjutningstäthet)

≦500 cm^-3

Förmånliga etch-tekniker（ASTM F47-88）

Ytorientering

<100>±3°

Röntgendiffraktionsmetod (ASTM F26-1987)

Orientering av pseudo fyrkantiga sidor

<010>,<001>±3°

Röntgendiffraktionsmetod (ASTM F26-1987)

Resistivitet

0,5-1,5 Ωcm

Wafer inspektionssystem

MCLT (livstid för minoritetsbärare)

≧50 μs

Sinton BCT-400

(med injektionsnivå: 1E15 centimeter^-3)

geometri

Kvasitorget

Wafer Sidolängd

161,7±0,25 mm

kontrollsystem för plattor

Wafer Diameter

φ221±0,25 mm

kontrollsystem för plattor

Vinkel mellan intilliggande sidor

90° ± 0,2°

kontrollsystem för plattor

tjocklek

180﹢20/﹣10 μm;

170﹢20/﹣10 μm

TTV (Total tjockleksvariation)

≤27 μm

kontrollsystem för plattor

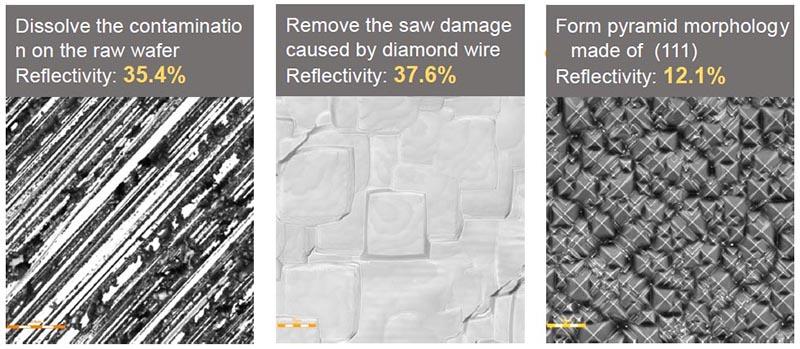

Skärmetod

Dw

--

Ytkvalitet

som skuren och rengjord, ingen synlig förorening, (olja eller fett, fingertryck, tvålfläckar, slamfläckar, epoxi/limfläckar är inte tillåtna)

kontrollsystem för plattor

Sågmärken/steg

≤ 15 μm

kontrollsystem för plattor

båge

≤ 40 μm

kontrollsystem för plattor

varp

≤ 40 μm

kontrollsystem för plattor

chips

djup ≤0,3 mm och längd ≤ 0,5 mm Max 2/st;   inget V-chip

Nakna ögon eller wafer inspektionssystem

Mikrosprickor /hål

Ej tillåtet

kontrollsystem för plattor
