【Produktintroduktion】
|
Cell |
TOPcon bifacial solcell, 182mmx91mm |
|
Antal celler |
108(6×18) |
|
Nominell maximal effekt (Pmax) |
430W |
|
Maximal effektivitet |
22% |
|
Kopplingslåda |
IP68-klassad |
|
Maximal systemspänning |
1000V/1500V DC |
|
Driftstemperatur |
-40 grad -+85 grad |
【Produktbeskrivning】
N Type 430W solpanel består av 108 halvskurna monokristallina celler med n-typ teknologi och med uteffekter på 410 W till 430 W och effektomvandlingseffektivitetsklassificeringar som sträcker sig från 21,0 % till 22,0 %. Ytan är mindre än 2 kvadratmeter, vilket gör att de passar bra för både bostäder och kommersiella takinstallationer.
【Nyckelfunktioner】
Ultrahög kraftgenerering och ultrahög effektivitet
Högre bifacialitet
Förbättrad tillförlitlighet (30 års strömgaranti & -0,4 % linjär nedbrytning & 25 års produktgaranti)
Nedre LOCK/LETID
Optimerad temperaturkoefficient (som resulterar i högre kraftgenerering än motsvarande celler av P-typ)
Låga driftstemperaturer
Optimerad nedbrytning
Enastående prestanda i svagt ljus
Exceptionell PID-resistans
25 års produktgaranti
30 linjär strömgaranti
【Dimension på PV-modul】
【Elektrisk data hos STC】
|
Nominell maximal effekt (Pmax) [W] |
410 |
415 |
420 |
425 |
430 |
|
Öppen kretsspänning (Voc) [V] |
37.51 | 37.70 | 37.91 | 38.10 | 38.31 |
|
Maximal effektspänning (Vmp) [V] |
31.51 | 31.70 | 31.91 | 32.10 | 32.31 |
|
Kortslutningsström (Isc) [A] |
13.82 | 13.91 | 13.98 | 14.05 | 14.12 |
|
Maximal effektström (Imp) [A] |
13.02 | 13.10 | 13.17 | 13.24 | 13.32 |
|
Moduleffektivitet [%] |
21.00% |
21.25% |
21. 51% |
21.76% |
22. 02% |
|
Krafttolerans |
0~+5W |
||||
|
Temperaturkoefficient för Isc( _Isc) |
0.046 %/grad |
||||
|
Temperaturkoefficient för Voc( _Voc) |
-0.285 %/grad |
||||
|
Temperaturkoefficient för Pmax( _Pmp) |
-0.298 %/grad |
||||
|
STC |
Bestrålning 1000W/m², celltemperatur 25 grader, AM1.5G |
||||
【Elektriska data vid NOCT och driftsförhållanden】
|
ELEKTRISKA PARAMETRAR VID NOCT |
|||||
|
TYP |
410 |
415 |
420 |
425 |
430 |
|
Nominell maxeffekt (Pmax) [W] |
308.4 |
312.1 |
315.8 |
319.6 |
323.4 |
|
Öppen kretsspänning (Voc) [V] |
36.01 |
36.19 |
36.38 |
36.57 |
36.76 |
|
Max effektspänning (Vmp) [V] |
29.99 |
30.14 |
30.29 |
30.45 |
30.61 |
|
Kortslutningsström (Isc) [A] |
10.97 |
11.06 |
11.15 |
11.24 |
11.31 |
|
Max effektström (imp) [A] |
10.29 |
10.36 |
10.43 |
10.5 |
10.56 |
|
NOCT |
Bestrålning 800W/m², omgivningstemperatur 20 grader, vindhastighet 1m/s, AM1.5G |
||||
|
DRIFTSVILLKOR |
|
|
Maximal systemspänning |
1000V/1500V DC (IEC) |
|
Driftstemperatur |
-40 grad ~+85 grad |
|
Maximal seriesäkring |
25A |
|
Maximal statisk belastning, fram |
5400Pa |
|
Maximal statisk belastning, bakåt |
2400Pa |
|
NOCT |
45±2 grader |
|
Applikationsklass |
Klass A |

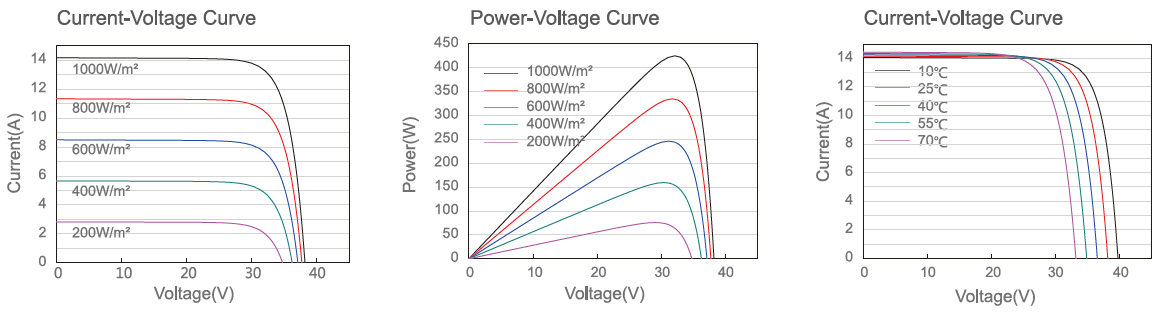

【IV, PV, CV-kurvor】 425W solpanel
【Mekaniska data】
|
SPECIFIKATIONER |
|
|
Cell |
TOPCon bifacial solcell |
|
vikt |
21,5 kg±3 % |
|
Mått |
1722mm×1134mm×30mm |
|
Kabeltvärsnittsstorlek |
4 mm2(IEC), 12AWG (UL) |
|
Antal celler |
108(6x18) |
|
Kopplingslåda |
IP68, 3 dioder |
|
Anslutning |
QC 4.10 (1000V) / QC 4.10-35(1500V) |
|
Kabellängd (inklusive anslutning) |
Stående: 200 mm(+)/300 mm(-) Landskap: 1100 mm(+)/1100(-) |
|
Förpackningskonfiguration |
36 st/pall, 216 st/20 fot behållare 936st/40ft behållare |
【Certifiering】
【Prestandagaranti】
