【Produkt introduktion】
Cell | Mono |
Antal celler | 144（6×24） |
Nominell maximal effekt (Pmax) | 550W |
Maximal effektivitet | 21.3% |
Kopplingsbox | IP68 |
Maximal systemspänning | 1000V / 1500V DC |
Arbetstemperatur | -40℃～+85℃ |
【Produktbeskrivning】

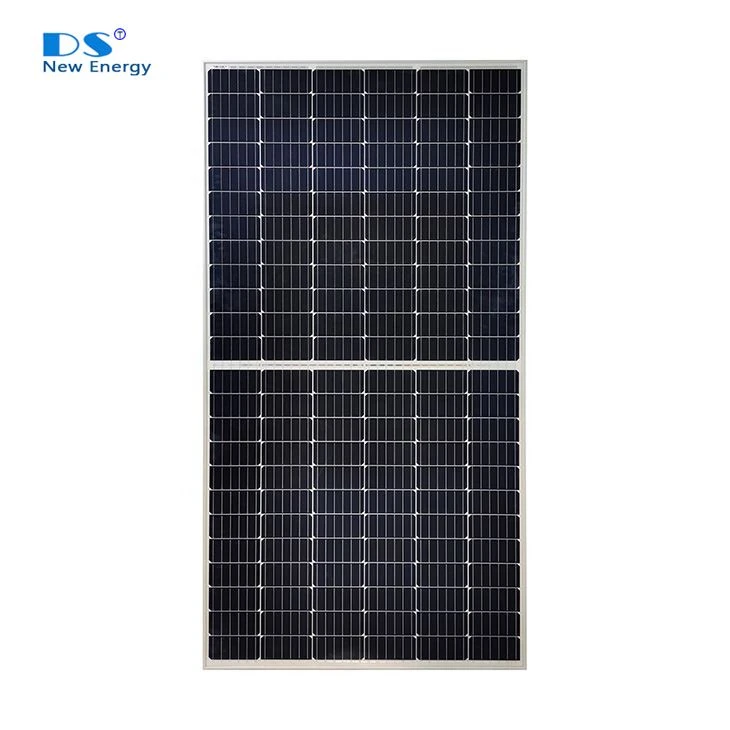

550W högeffekts solpanel Tillverkad av 11BB PERC-solceller, ger denna serie högpresterande moduler den mest kostnadseffektiva lösningen för att sänka LCOE för alla solceller som är stora eller små. Halvskuren teknik är bokstavligen normala solceller som har halverats.
【Nyckelfunktioner】

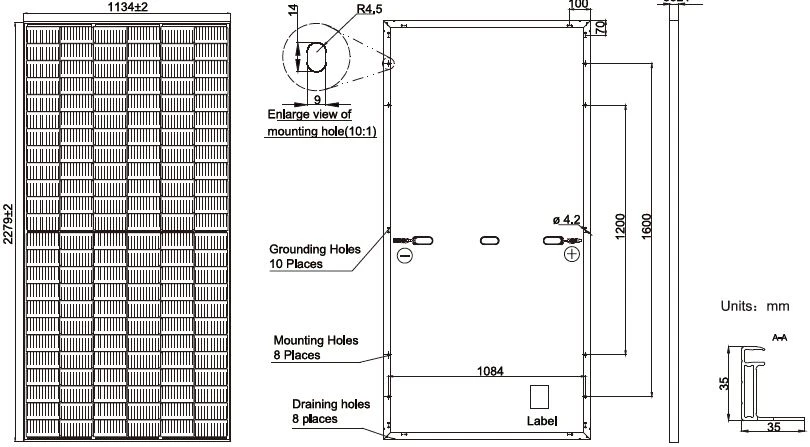

【Dimension på PV-modul】
【Elektriska data vid STC】
Nominell maximal effekt (Pmax) [W] | 525 | 530 | 535 | 540 | 545 |
Öppen kretsspänning (Voc) [V] | 49.15 | 49.3 | 49.45 | 49.6 | 49.75 |
Maximal spänning (Vmp) [V] | 41.15 | 41.31 | 41.47 | 41.64 | 41.8 |
Kortslutningsström (Isc) [A] | 13.65 | 13.72 | 13.79 | 13.86 | 13.93 |
Maximal effektström (Imp) [A] | 12.76 | 12.83 | 12.9 | 12.97 | 13.04 |
Moduleffektivitet [%] | 20.3 | 20.5 | 20.7 | 20.9 | 21.1 |
Krafttolerans | 0~+5W | ||||
Temperaturkoefficient för Isc (α_Isc) | 0.046%/℃ | ||||
Temperaturkoefficient för Voc (β_Voc) | -0.277%/℃ | ||||
Temperaturkoefficient för Pmax (γ_Pmp) | -0.351%/℃ | ||||
STC | Strålning 1000W / m², celltemperatur 25℃, AM1.5G | ||||
【Elektriska data vid NOCT och driftsförhållanden】
ELEKTRISKA PARAMETRAR PÅ NOCT | |||||
TYP | 525 | 530 | 535 | 540 | 545 |
Nominell maxeffekt (Pmax) [W] | 397 | 401 | 405 | 408 | 412 |
Öppen kretsspänning (Voc) [V] | 46.05 | 46.18 | 46.31 | 46.43 | 46.55 |
Max spänning (Vmp) [V] | 38.36 | 38.57 | 38.78 | 38.99 | 39.2 |
Kortslutningsström (Isc) [A] | 10.97 | 11.01 | 11.05 | 11.09 | 11.13 |
Max effektström (imp) [A] | 10.35 | 10.39 | 10.43 | 10.47 | 10.51 |
NOCT | Strålning 800W / m², omgivningstemperatur 20℃, vindhastighet 1m / s, AM1.5G | ||||
DRIFTSFÖRHÅLLANDEN | |
Maximal systemspänning | 1000V / 1500V DC (IEC) |
Arbetstemperatur | -40℃~+85℃ |
Maximal serie säkring | 25A |
Maximal statisk belastning, fram | 5400Pa |
Maximal statisk belastning, tillbaka | 2400Pa |
NOCT | 45±2℃ |
Ansökan klass | Klass A |

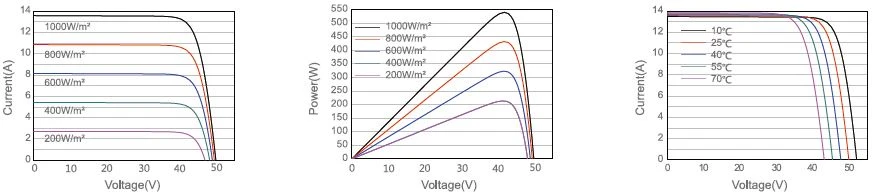

【Strömspänningskurvor】
【Mekaniska data】
SPECIFIKATIONER | |
Cell | Mono |
vikt | 28,6 kg ± 3% |
Mått | 2279 ± 2 mm × 1134 ± 2 mm × 35 ± 1 mm |
Kabeltvärsnittsstorlek | 4mm2 |
Antal celler | 144(6x24) |
Kopplingsbox | IP68, 3 dioder |
Anslutning | QC 4.10 (1000V) / QC 4.10-35 (1500V) |
Kabellängd (inklusive anslutning) | 1300 mm (+) / 1300 mm (-) |
Förpackningskonfiguration | 31 st / pall, 620 st / 40ft behållare |
【Certifiering】
【Garanti】
